Технология накопления льда — ключевое энергосберегающее решение для современных зданий. Производство льда в ночные часы (по более низким тарифам на электроэнергию) и его растапливание для охлаждения в дневные часы пик значительно снижает эксплуатационные расходы на кондиционирование воздуха. Какой критически важный компонент этой системы?
U-образные трубки теплообменника из нержавеющей стали
Внутри резервуара для хранения — их конструкция напрямую влияет на эффективность, стабильность и срок службы. Давайте разберёмся в этой важнейшей технологии.
Как работают ледохранилища и роль резервуара
Система хранения льда состоит из холодильного агрегата, резервуара для хранения льда, теплообменника и системы управления. Основные процессы:
• Ночное приготовление льда:
В период низкого потребления электроэнергии холодильная установка охлаждает воду или гликоль в баке до температуры ниже нуля, образуя лед на внешней поверхности трубок теплообменника для хранения холодной энергии.
• Дневное таяние льда для охлаждения:
В периоды пикового спроса горячая возвратная вода закачивается в бак. Она обменивается теплом со льдом, получая холодную воду для кондиционирования воздуха.
U-образные трубки из нержавеющей стали выполняют двойную функцию:
• При производстве льда: они обеспечивают циркуляцию хладагентов (например, гликоля) для передачи холода окружающей воде.
• При таянии льда: они действуют как каналы для циркуляции холодной воды, поглощая энергию тающего льда.

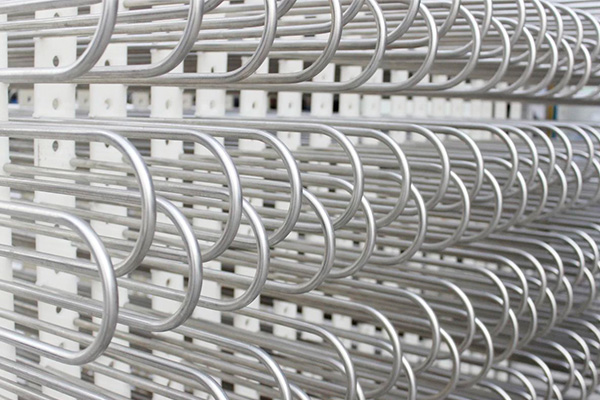

Преимущества U-образных труб из нержавеющей стали
По сравнению с прямыми или спиральными трубами U-образные конструкции из нержавеющей стали обладают следующими основными преимуществами:
Эффективная теплопередача и равномерное образование льда
• Увеличенная площадь контакта: U-образный изгиб обеспечивает равномерное распределение трубок в ограниченном пространстве, повышая эффективность производства/растапливания льда.
• Уменьшение количества мертвых зон: правильное размещение позволяет избежать неравномерного нарастания льда (что характерно для прямых трубок), обеспечивая равномерный рост.
Сопротивление расширению при замерзании и снятие напряжения
• Гибкая конструкция: U-образный изгиб поглощает напряжение от расширения льда посредством незначительной деформации, предотвращая образование трещин при низких температурах.
• Меньше сварных швов: цельное литье (цельная конструкция) снижает риск утечки через прямые трубные соединения.
Коррозионная стойкость и долговечность
• Нержавеющая сталь (304 или 316L) превосходит углеродистую сталь по устойчивости к хлоридной коррозии — идеально подходит для длительного контакта с водой, гликолем и холодом.
• Гладкие поверхности минимизируют образование накипи, сокращая потребность в техническом обслуживании.
Основные характеристики и советы по выбору
• Материал: нержавеющая сталь марки 316L подходит для воды с высоким содержанием хлоридов (например, прибрежных районов) для лучшей устойчивости к точечной коррозии.
• Толщина стенки: 0,8–1,5 мм в зависимости от давления (атмосферное/напорное давление) и морозостойкости.
• Конструкция: диаметры DN15–DN25 с балансировкой расстояния между трубами и пространством для расширения льда; радиус U-образного изгиба ≥3x диаметра трубы (для снижения сопротивления потоку).

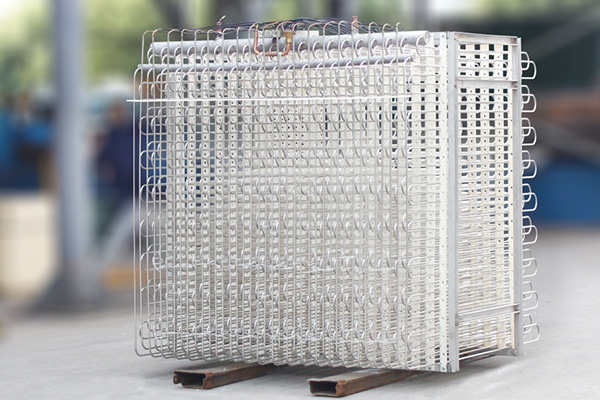

• Установка: модульные комплекты труб заводской сборки для подъема на месте; кронштейны из нейлона/нержавеющей стали предотвращают износ от вибрации.
Реальный пример и преимущества
Коммерческий комплекс с резервуаром объемом 800 м³ (U-образные трубы 316L, DN20, стенка 1,2 мм) достиг:
• Эффективность хранения выше на 15%, 8-часовое охлаждение в дневное время.
• Отсутствие утечек коррозии в течение 10 лет.
• Ежегодная экономия электроэнергии составляет около 450 000 иен, а окупаемость — менее 4 лет.
Будущие тенденции
• Покрытия: Антикоррозионные/нанопокрытия против накипи для более длительного срока службы.
• Интеллектуальный мониторинг: датчики отслеживают толщину льда и состояние трубки для оптимизации хранения.
• Легкая конструкция: тонкостенная высокопрочная нержавеющая сталь (например, дуплексная сталь) снижает нагрузку на резервуар.
U-образные трубки теплообменников из нержавеющей стали благодаря своей эффективности, морозостойкости и долговечности являются лучшим выбором для резервуаров для хранения льда. По мере развития материалов и технологий их применение в экологичных зданиях и системах централизованного холодоснабжения будет расширяться, что критически важно для достижения целей углеродной нейтральности.
